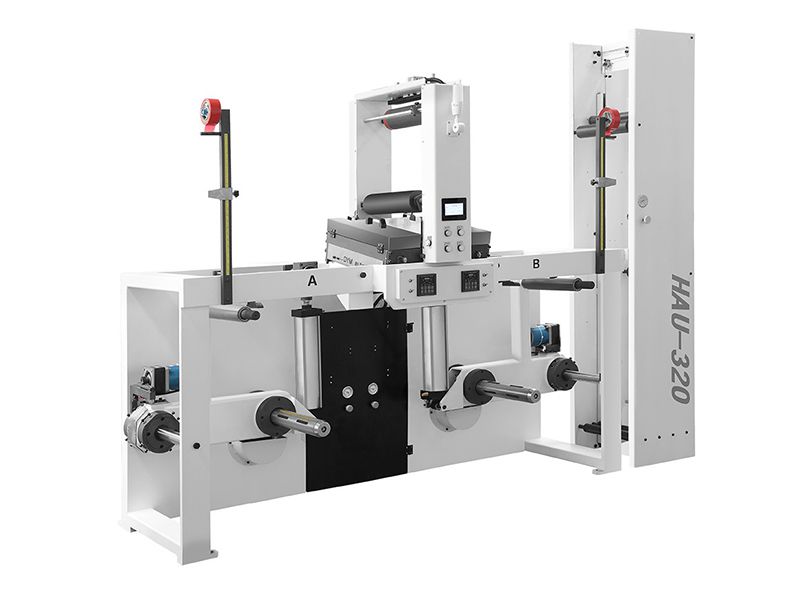

Перемоточный станок (непрерывного действия), HUA-350A/B
Автоматическая машина для размотки и стыковой склейки рулонов этикеток, пленки и бумаги.
Перемоточный станок (непрерывного действия), HUA-350A/B
Автоматическая машина для размотки и стыковой склейки рулонов этикеток, пленки и бумаги.
Перемоточный станок – это важное оборудование, которое объединяет два рулона материала, обеспечивая бесперебойную работу на производстве. Эта машина соединяет конец одного рулона с началом другого, а затем автоматически обрезает и выравнивает концы материала, чтобы избежать нахлеста. Тонкая клейкая лента надежно закрепляет соединение как сверху, так и снизу, обеспечивая наилучшее качество. Применение этого метода имеет ключевое значение для предотвращения излишней толщины в местах соединения рулонов.
На линиях производства этикеток перемоточное оборудование взаимодействует с печатными станками и высекальными машинами, минимизируя необходимость в ручной переработке материала. Это сокращает трудозатраты и время, а также существенно повышает производительность процесса.
Все рулоны, включая нетканые материалы, пластиковые пленки, бумагу, алюминиевую фольгу и т. д.
- Перемотчик оснащен системой стабильного контроля натяжения с помощью кусочно-натяжной муфты.
- Встроенная система перемещения рулонов поднимает рулоны весом до 500 кг без необходимости использования вспомогательных роликов.
- На размоточном устройстве можно одновременно разместить два рулона полного диаметра.
- Станок оснащен надежным и простым в управлении устройством для резки и сращивания рулонов, обеспечивающим чистую резку и плотное сращивание.
- Угол 10 градусов для сращивания материала лентой с обеих сторон (диагональное соединение).
- Полностью автоматическая боковая направляющая для непрозрачных и прозрачных рулонов.
- Три регулируемые настройки: ручная регулировка, регулировка диаметра рулона и регулировка длины.
- Автоматическая размотка с функцией EPC (система направляющих полотна для контроля позиционирования кромки). Эта функция обеспечивает выравнивание рабочего ролика и рулона, подготовленного в отсеке сращивания. Датчики контролируют положение рабочего ролика, а автоматическая боковая направляющая перемещается, обеспечивая выравнивание во время сращивания.
- Лазерное позиционирование для выравнивания краев.
- Надежное устройство для резки и сращивания рулонов одновременно разрезает сетку и накладывает ленту, создавая плотное соединение двух концов.
- Технология натяжения DINGYU обеспечивает точное натяжение.
- Перемотчик контролирует диаметр рабочих рулонов и автоматически меняет рулоны на заданный диаметр. В качестве альтернативы функция захвата хвостовой части инициирует сращивание при отделении материала от сердечника, что позволяет максимально эффективно использовать материал и сократить количество отходов.
| Модель | HUA-350A/B |
| Масса | 1500 кг |
| Напряжение | 380В |
| Суммарная мощность | 4,5 кВт |
| Стартовая мощность | 2,2 кВт |
| Размеры (Д*Ш*В) | 2650мм*1100мм*22400мм |
| Максимальный диаметр размотки | 850 мм |
| Максимальная ширина размотки | 320 мм |
| Максимальная скорость размотки | 100 м/мин; 180 м/мин |
| Время соединения материала | 25 секунд |
| Угол сращивания материала | 10° |
| Метод управления положением края | EPC |
| Метод сращивания материалов | Направляющая |
| Метод выравнивания материала | Лазерное позиционирование |
-

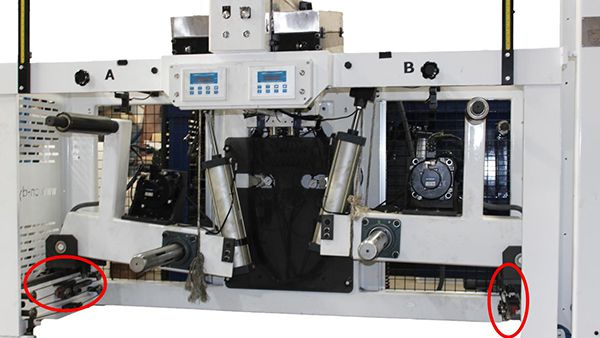

Размоточный блок
- Встроенная система перемещения рулонов поднимает рулоны весом до 500 кг без необходимости использования вспомогательных роликов.
- Воздушно-расширяющиеся валы доступны для 3-дюймовых или 6-дюймовых диаметров.
- Ленточный конвейер на размоточном устройстве облегчает загрузку материала.
-

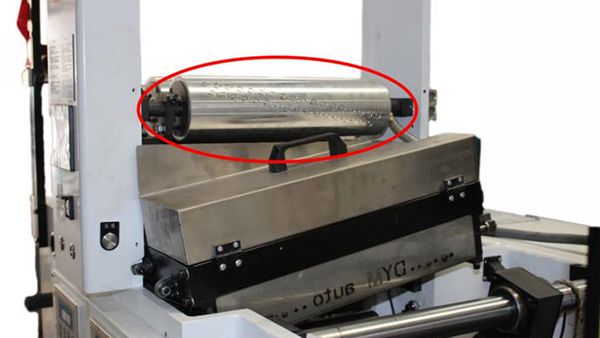

Блок продольной резки- Оснащен надежным и простым в управлении устройством для резки и сращивания рулонов, обеспечивающим чистую резку и плотное сращивание.
- Угол 10 градусов для соединения подачи материала с двусторонней лентой (диагональное соединение).
- Вакуумный ролик помогает оператору подготовиться к соединению соединительной ленты.
-
Стойка для материалов с плавающим роликом- Технология натяжения DINGYU обеспечивает точное натяжение.
-

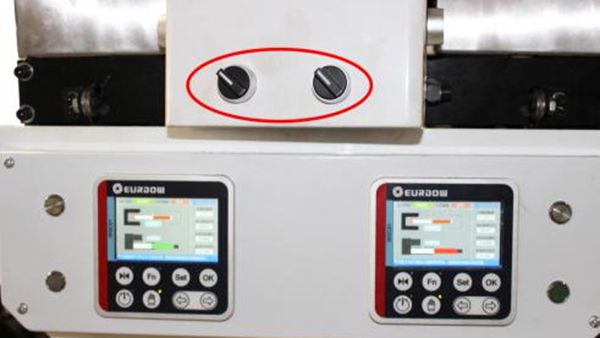

Сенсорная панель- Простые процедуры исключают необходимость специального обучения.
- Удобные днища для надувания воздухорасширяющихся валов исключают необходимость использования пневматического пистолета.
-
Направляющая с EPC- Автоматический размоточный узел (направляющая) с EPC обеспечивает выравнивание материала во время сращивания бумаги.
-

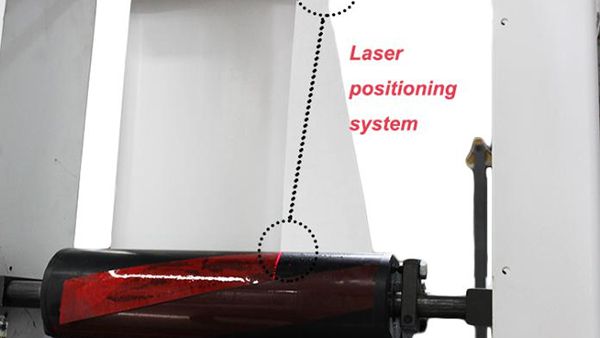

Лазерная система позиционированияЛазерная система позиционирования обеспечивает правильное выравнивание краев материалов для точного позиционирования оператора.
-

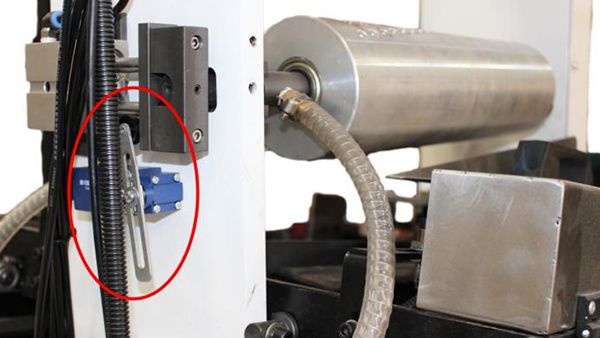

Система измерения длины (новая)После сращивания система начнет измерять длину размотки материала. При достижении заданной длины перемотчик автоматически разрезает полотно в зоне сращивания и переключается на другой вал расширения воздухом для непрерывной перемотки. Это более удобно, поскольку зона сращивания также используется для утилизации отходов.
-

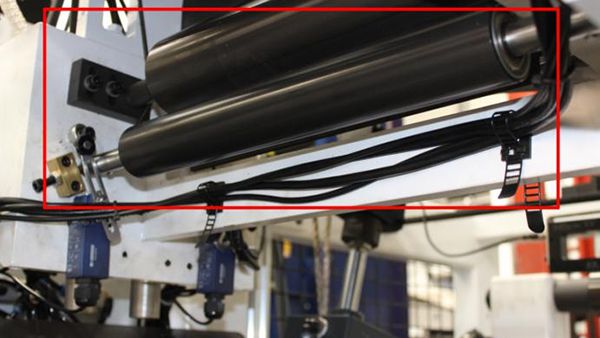

Датчик завершения размотки (новый)Новый блок сращивания, представленный ниже, включает в себя ролик с датчиком. Чувствительный ролик обнаруживает оставшийся материал на выходе из надувного вала и немедленно отправляет сигнал на ПЛК размоточного устройства для автоматического сращивания. Эта функция предназначена главным образом для защиты и обеспечения автоматического соединения подающего конца.
-

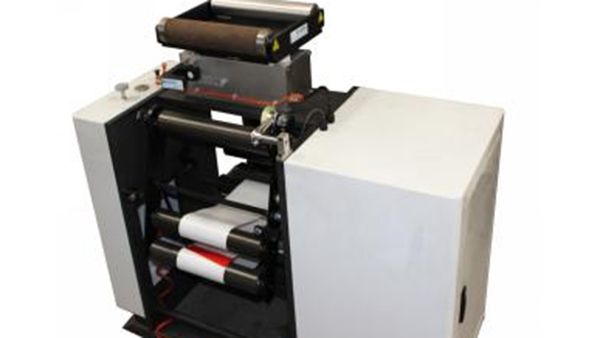

Независимая система вторичного контроля натяжения (новая)Контроль высокого натяжения необходим для более толстых специальных материалов, а контроль низкого натяжения — для тонких специальных материалов. Система контроля позволяет точно настраивать контроль натяжения в зависимости от характеристик материала, обеспечивая оптимальную обработку как более толстых, так и более тонких специальных материалов. Наша независимая система вторичного контроля натяжения с устройством выравнивания и регулятором постоянного натяжения с замкнутым контуром спроектирована для минимизации потерь материала и обеспечивает более эффективное производство.
