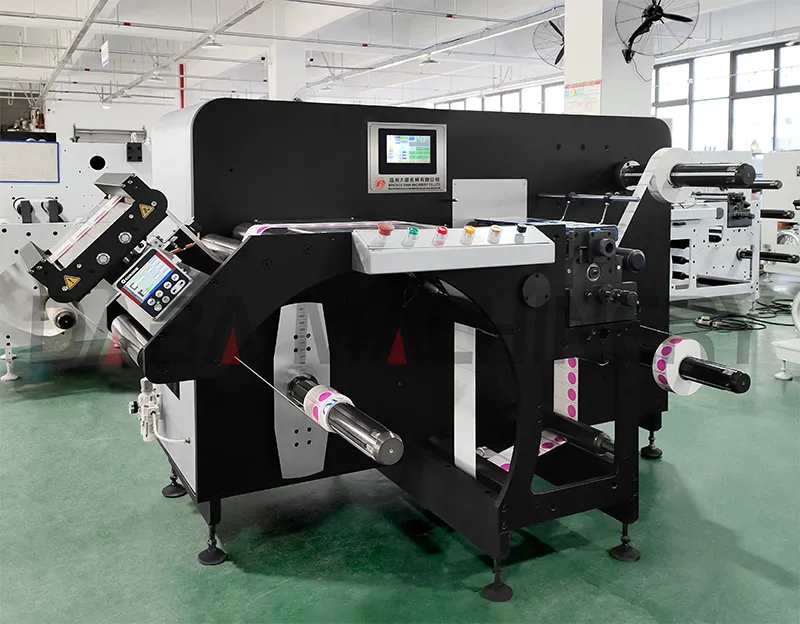

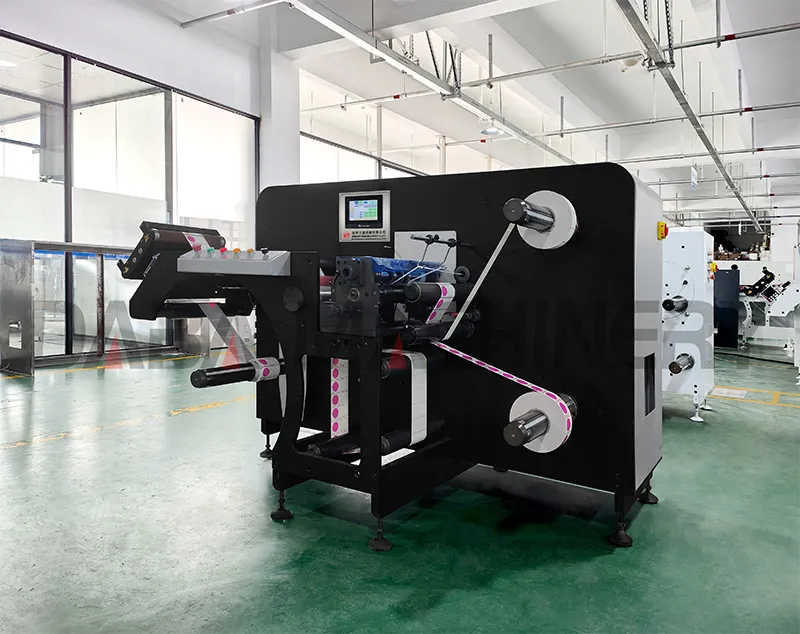

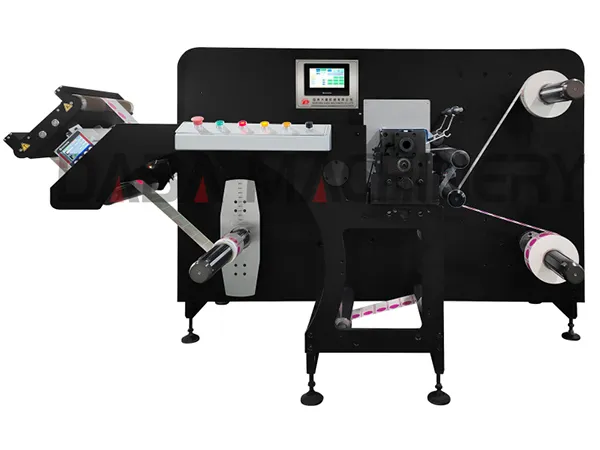

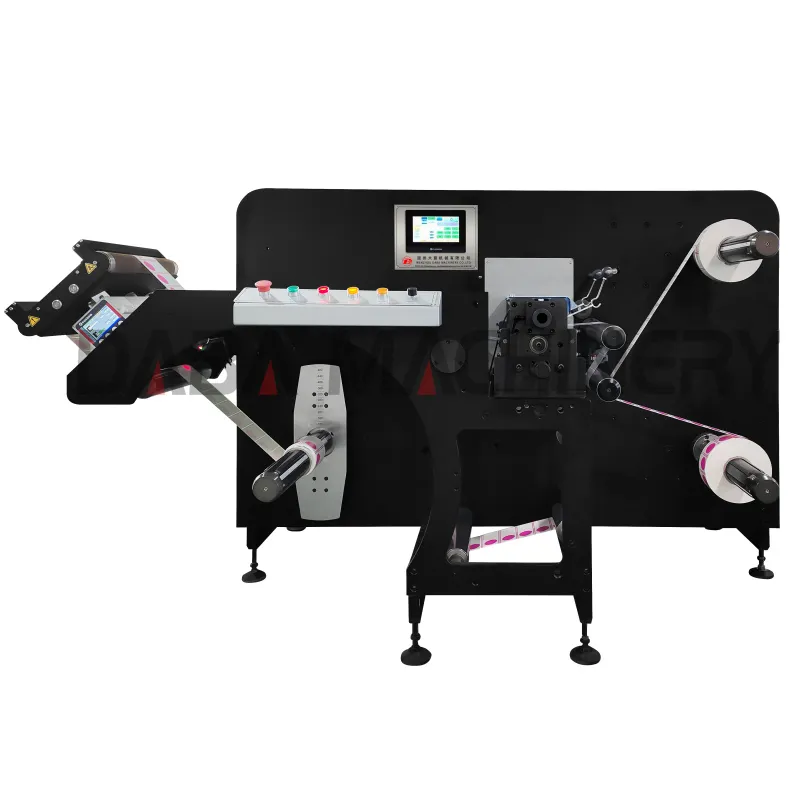

Узкорулонная бобинорезательная машина с револьверной намоткой, DBGFQ-370H/470
Узкорулонная бобинорезательная машина с револьверной намоткой, DBGFQ-370H/470
Узкорулонная бобинорезательная машина DBGFQ-370H/470 с револьверной намоткой предназначена для высокоточной продольной резки узких материалов, включая плёнку и изоляционные ленты. Фотоэлектрическое выравнивание полотна, автоматическое управление натяжением и центральная намотка обеспечивают стабильное качество. Дисковые и бритвенные ножи, автоматический подсчёт длины, остановка по заданной длине и обрезка кромок обеспечивают эффективную и точную обработку рулонов.
Особенности
- Узел размотки использует фотоэлектрическую систему для высокоточного выравнивания полотна с ручным и автоматическим режимами управления
- Центральная намотка обеспечивает стабильное формирование рулона при продольной резке и намотке
- Системы натяжения при размотке и намотке оснащены автоматическим управлением с обратной связью и регулированием конического натяжения
- Секция продольной резки оснащена дисковыми и бритвенными ножами, обеспечивая стабильное качество резки и простую регулировку
- Автоматическая остановка по заданной длине и автоматический подсчёт длины повышают точность управления производством
- Устройство обрезки удаляет кромочные отходы вентилятором, обеспечивая более чистую и эффективную продольную резку
Материалы для обработки
- Самоклеящаяся бумага, самоклеящаяся термобумага, термобумага для банкоматов и другие материалы
- Самоклеящаяся плёнка, включая PE, PET и PVC
- Пластиковая плёнка, включая CPP, PET, PVC, PE и ламинирующую плёнку
- Бумажные материалы, включая крафт-бумагу и бумагу для стаканов
Технические характеристики
| Модель | DBGFQ-370H | DBGFQ-470 |
| Скорость продольной резки | 350 м/мин | |
| Макс. ширина полотна | 370 мм | 470 мм |
| Макс. ширина продольной резки | 350 мм | 450 мм |
| Мин. ширина продольной резки | 15 мм | 15 мм |
| Ножи продольной резки, верхние/нижние | По 6 шт./комплект каждого типа | По 6 шт./комплект каждого типа, стандартная комплектация |
| Макс. диаметр размотки | 800 мм | 800 мм |
| Макс. диаметр верхней намотки | 800 мм | 800 мм |
| Макс. диаметр нижней намотки | 800 мм | 800 мм |
| Режущий инструмент | Дисковый нож | |
| Точность продольной резки | ±0,10 мм | |
| Масса машины | 1300 кг | 1500 кг |
| Габариты машины (Д×Ш×В) | 2200×1350×1350 мм | 2200×1450×1350 мм |
Подробнее
-

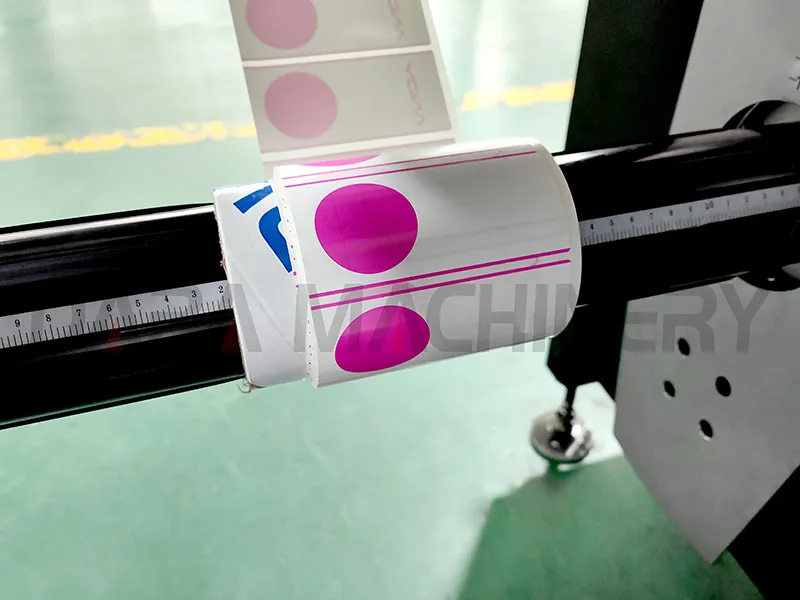

Узел размотки
- Шкала на валу позволяет легко определить диаметр рулона
- Фотоэлектрическая функция остановки своевременно выключает машину при окончании материала
-

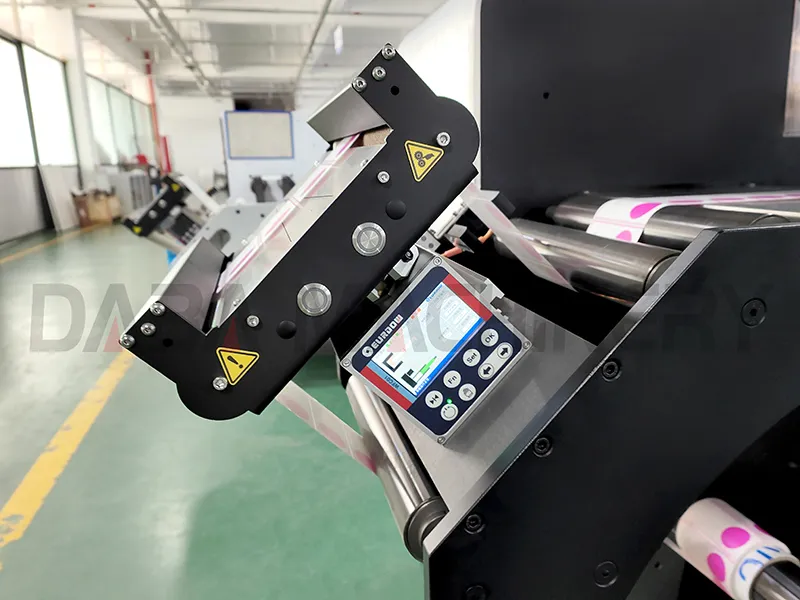

Система выравнивания полотна- Для прозрачных плёночных материалов дополнительно предлагается ультразвуковая система выравнивания полотна
- Предназначена для высокоскоростной работы и плавной намотки
- Стол для склейки упрощает соединение рулонов
-

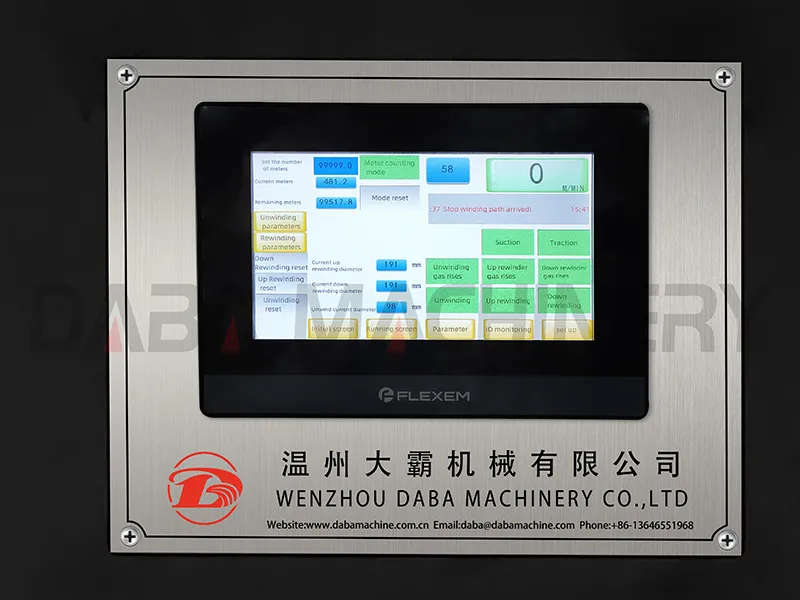

Сенсорный экран- Рабочее состояние машины наглядно отображается на экране
- Подробные параметры легко настраиваются с помощью сенсорного экрана.
-

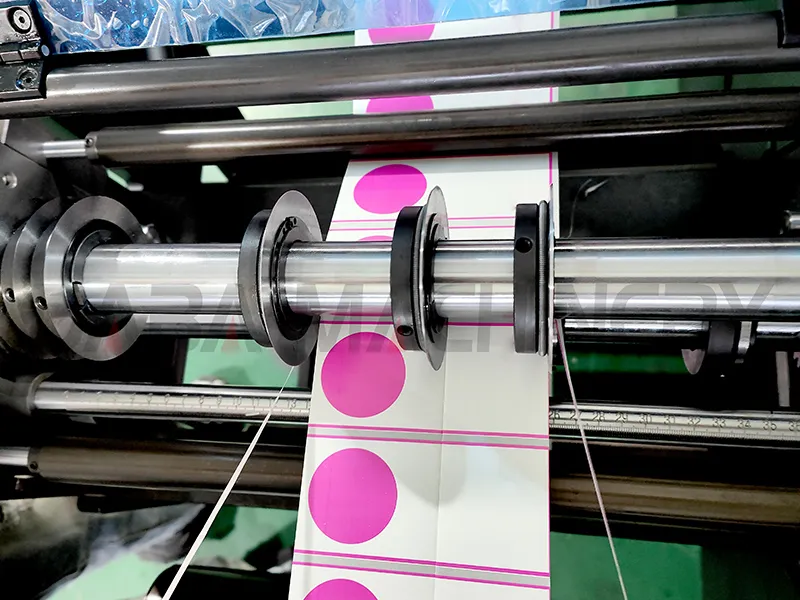

Узел продольной резки- Состоит из верхних и нижних ножей
- Подходит для резки крафт-бумаги, самоклеящейся бумаги и других бумажных материалов
-
Обрезка кромок- Вакуумная обрезка обеспечивает стабильное удаление кромочных отходов
- Мощный вентилятор 1,1 кВт обеспечивает обрезку кромок на высокой скорости
-

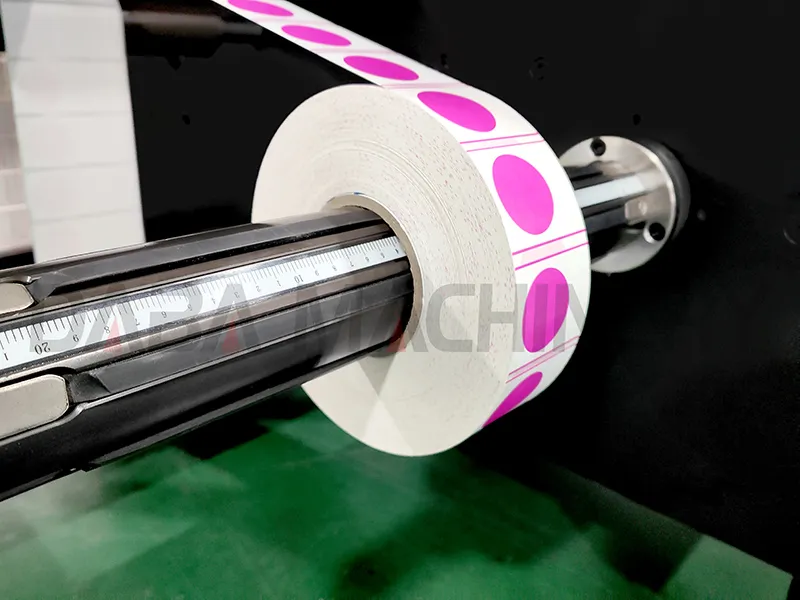

Узел намотки- Фланцевая конструкция упрощает замену пневмовала
- Поддерживает пневмовалы диаметром от 1 до 6 дюймов для втулок разных размеров
- Поддерживает прямое и обратное вращение; необходимое направление намотки следует согласовать заранее.
