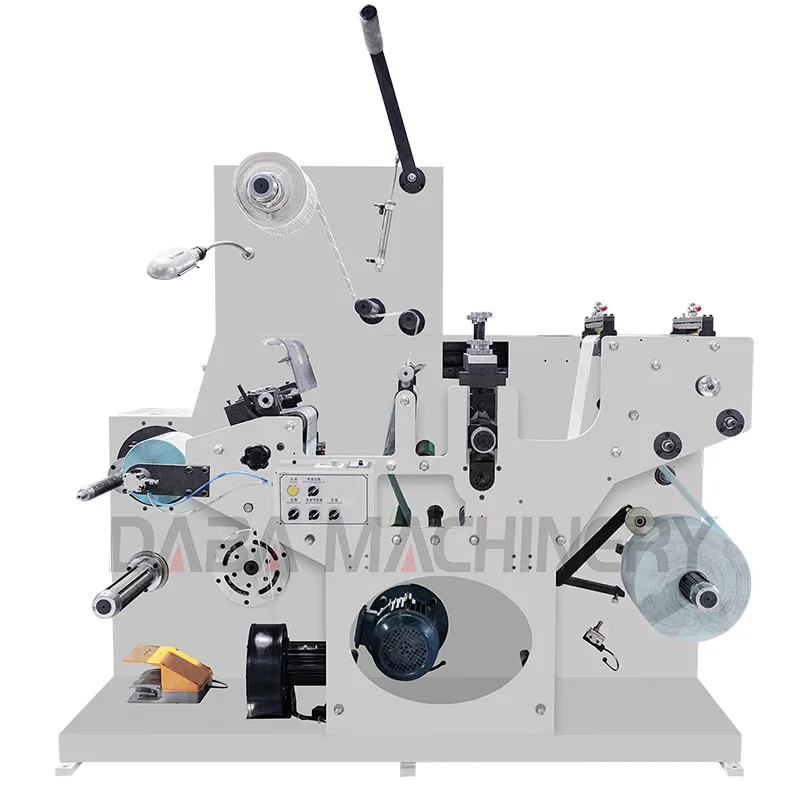

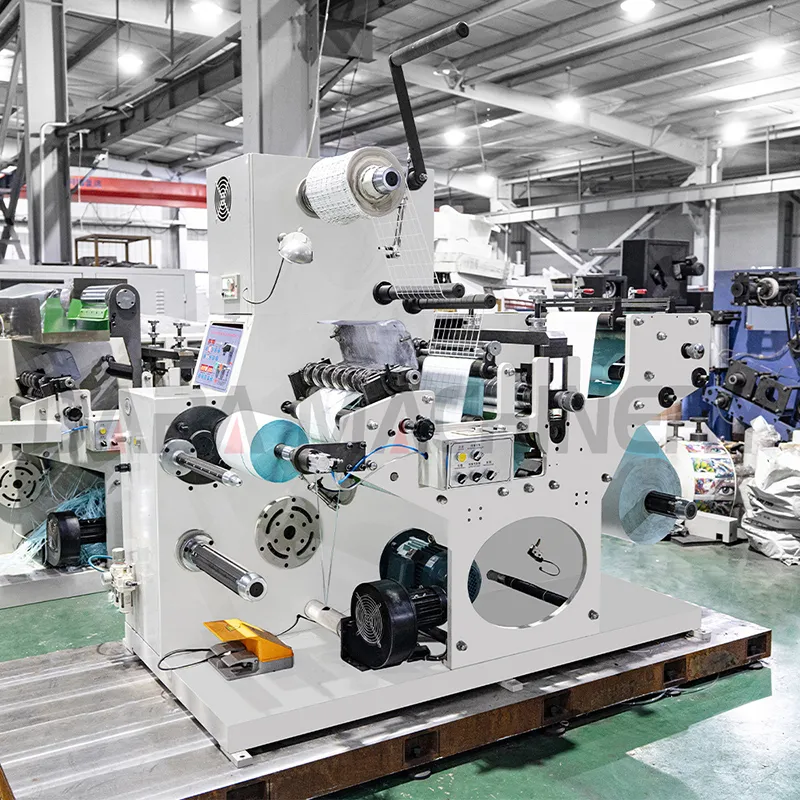

Полноротационная высекальная машина, DBMQ-R320L
Полноротационная высекальная машина, DBMQ-R320L

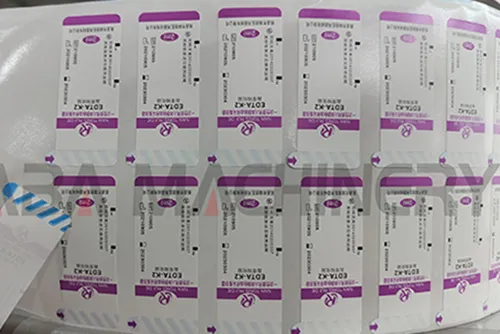

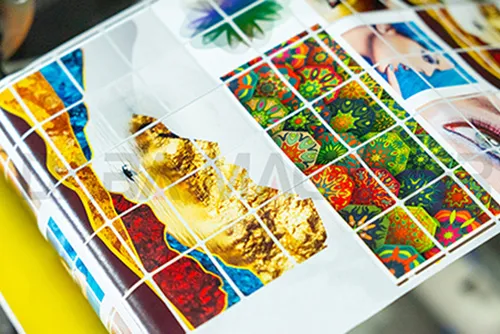

Полноротационная высекальная машина DABA предназначена для незапечатанных самоклеящихся этикеточных материалов. Она объединяет ротационную высечку и продольную резку, а также может дополнительно оснащаться узлом ламинирования. Высечка, дополнительное ламинирование и продольная резка выполняются за один непрерывный процесс.
Особенности
- Автоматический счётчик длины и функция автоостанова обеспечивают точное управление производством
- Встроенная фотоэлектрическая система выравнивания обеспечивает точное положение материала
- Компактная конструкция экономит производственную площадь и упрощает размещение оборудования
- Удобная конструкция облегчает эксплуатацию и сокращает время обучения

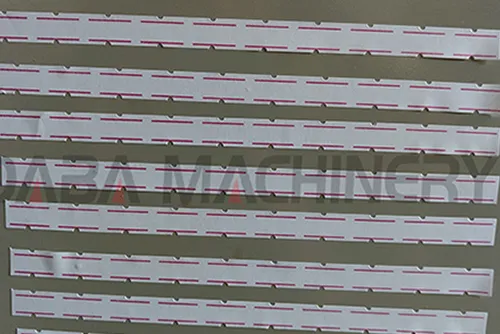

Материал для обработки
- Самоклеящаяся бумага, самоклеящаяся термобумага, термобумага для банкоматов и другие материалы
- Самоклеящаяся плёнка, включая PE, PET и PVC
- Пластиковая плёнка, включая CPP, PET, PVC, PE и ламинирующую плёнку
- Бумажные материалы, включая крафт-бумагу и бумагу для стаканов
Технические характеристики
| Макс. ширина полотна | 320 мм |
| Длина высечки | 178-470 мм (7-18,5 дюйма) |
| Масса машины | 1200 кг |
| Мин. ширина продольной резки | 20 мм |
| Макс. скорость продольной резки | 120 м/мин |
| Макс. скорость высечки | 120 м/мин, материал этикеток на водной основе |
| Макс. диаметр размотки | 700 мм, вал 3 дюйма (76 мм) |
| Макс. диаметр верхней револьверной намотки | 200 мм, с: 2 валами по 1 дюйму (25 мм) 2 валами по 1,5 дюйма (40 мм) 2 валами по 3 дюйма (76 мм) |
| Макс. диаметр нижней намотки | 500 мм, вал 3 дюйма / 76 мм |
| Габариты машины (Д×Ш×В) | 1800×1100×1500 мм |

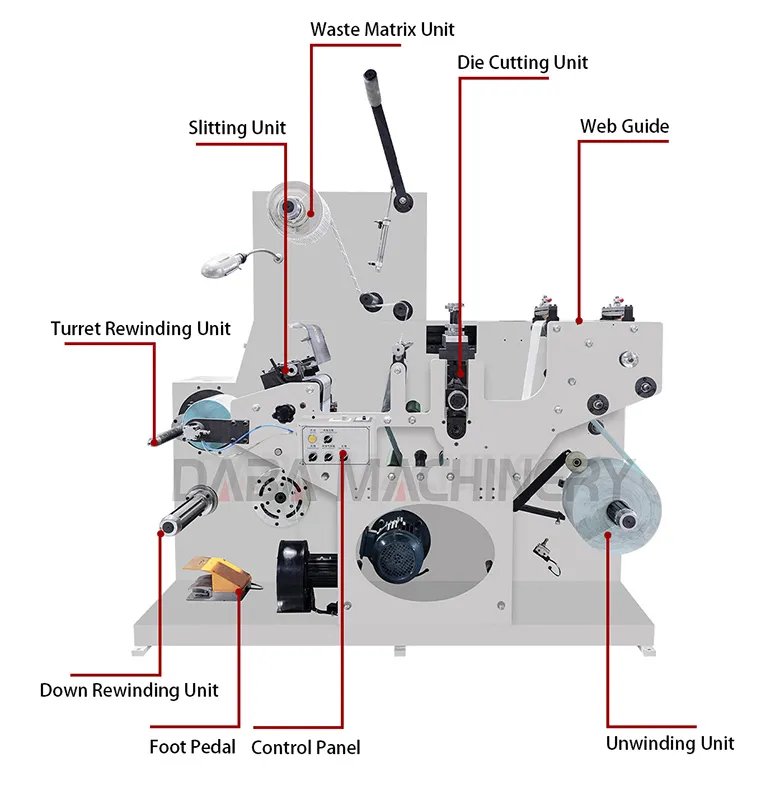

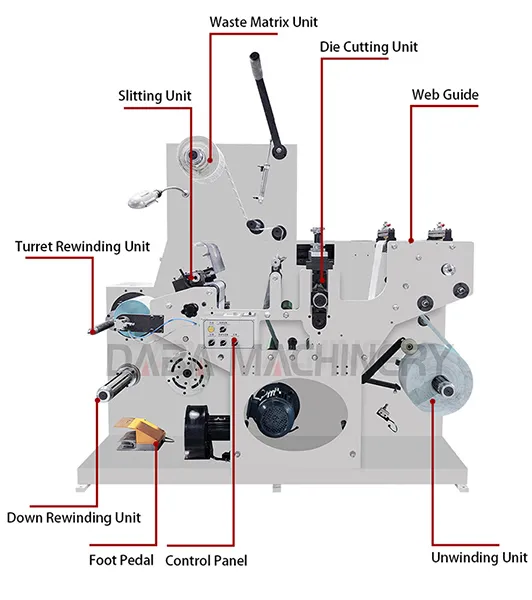

Подробнее
-

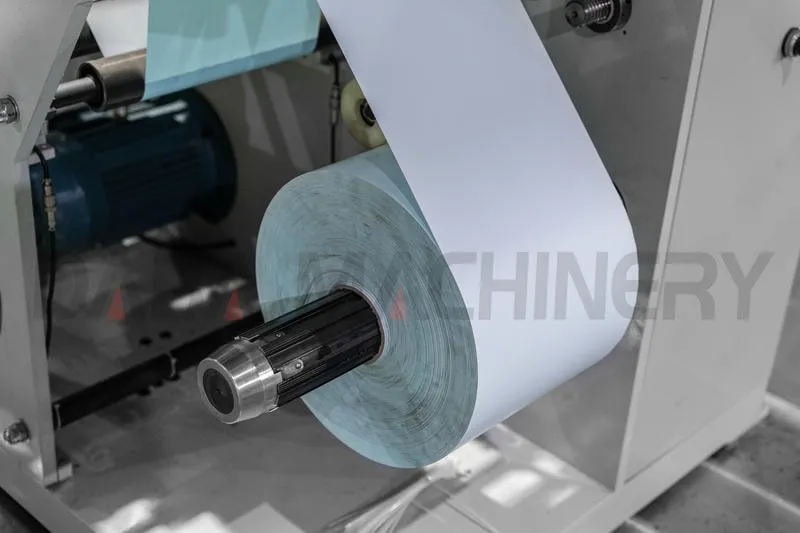

Узел размотки
- Макс. диаметр размотки: 700 мм, конструкция для производства этикеток
- Механическое устройство остановки своевременно выключает машину при окончании материала
-

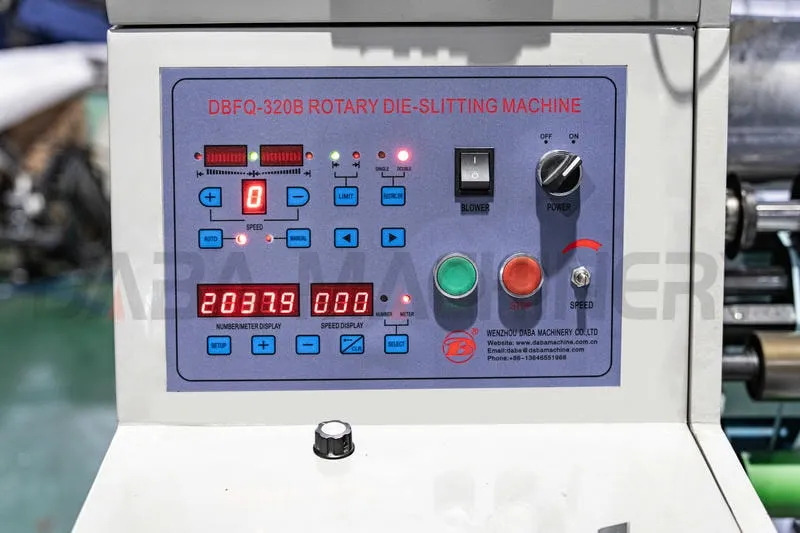

Панель управления- Подробное рабочее состояние наглядно отображается на экране
- Поворотные переключатели и кнопки обеспечивают простое и плавное управление
- Счётчики изделий и длины обеспечивают точную остановку
-

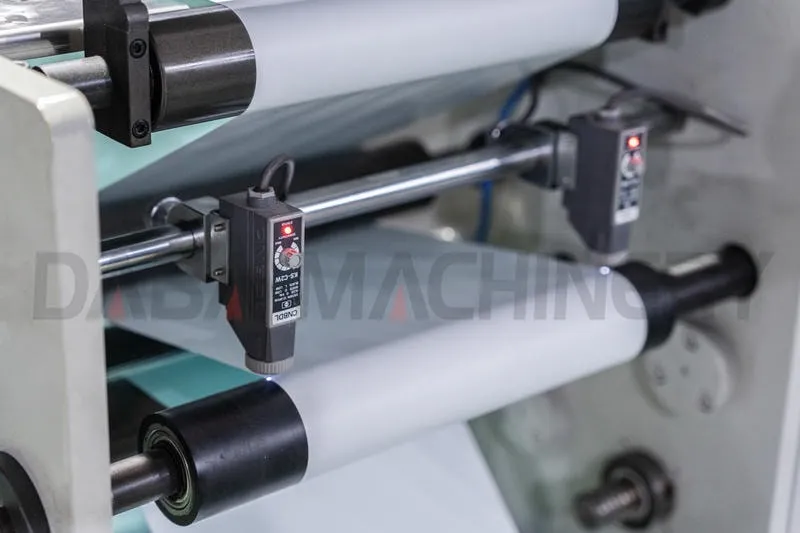

Система выравнивания полотна- Фотоэлектрическая система выравнивания полотна быстро реагирует на отклонения
- Стол для склейки упрощает соединение старого и нового рулона
-

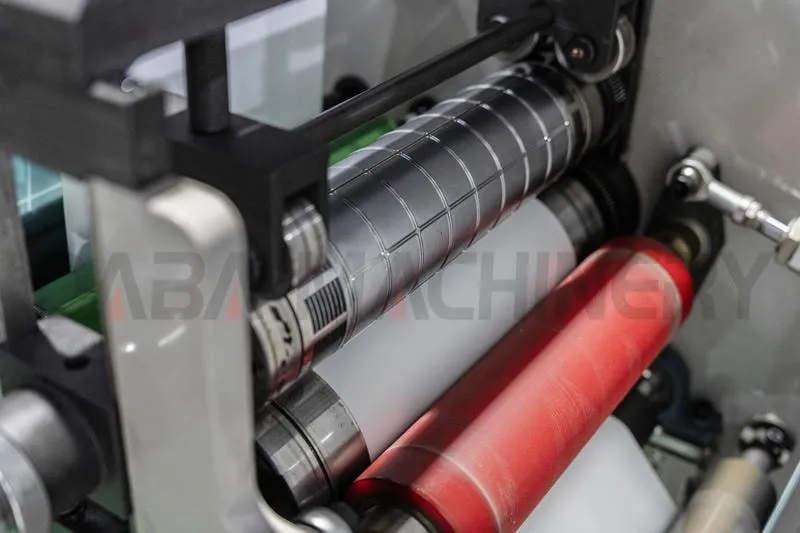

Секция высечки- Ротационная высекальная конструкция
- Поддерживает пробивку, перфорацию, надсечку и сквозную высечку на одной машине
-

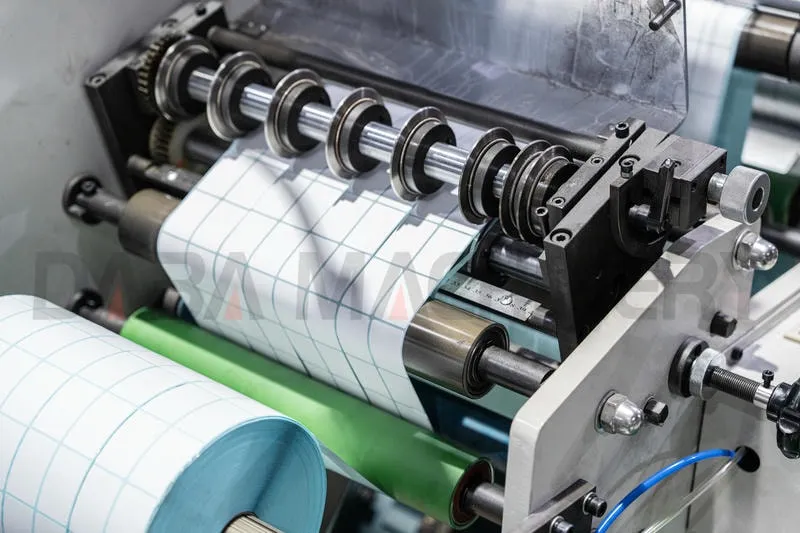

Узел продольной резки- 8 дисковых ножей; минимальная ширина продольной резки: 20 мм
- Бритвенные ножи для плёнки и фольги предлагаются дополнительно
- Прижимной вал надёжно удерживает материал во время продольной резки
-

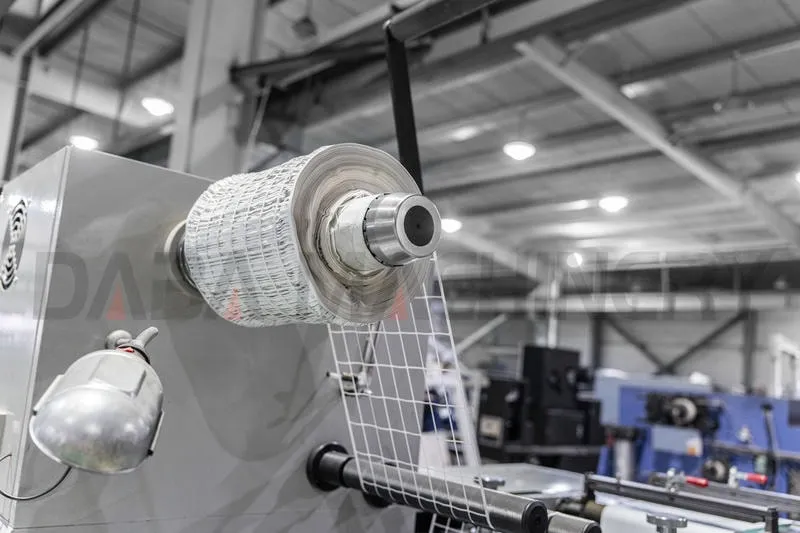

Узел удаления облоя- Магнитопорошковый тормоз с регулируемым натяжением
- Прижимной вал обеспечивает плавную намотку отходов
- Конструкция ножа для облоя помогает предотвратить выпадение этикеток
-

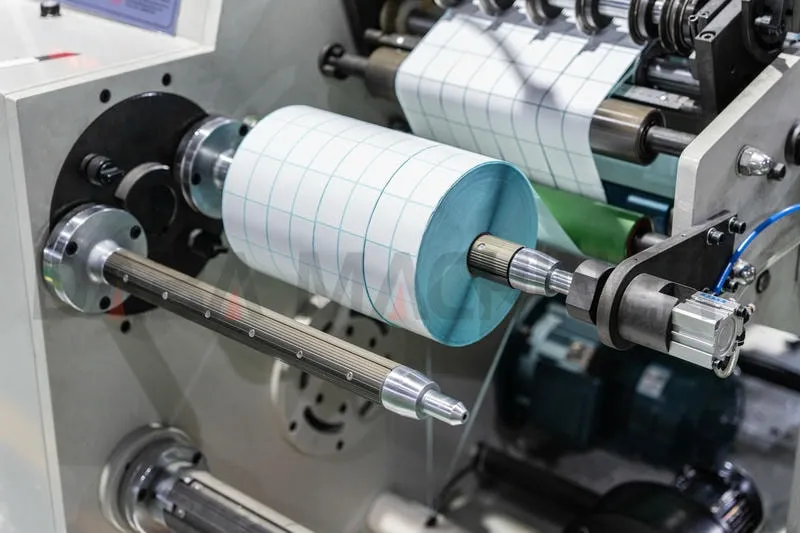

Узел намотки- Два пневмовала диаметром 15 дюймов для револьверной намотки рулонов диаметром до 200 мм
- Один разжимной пневмовал диаметром 3 дюйма для рулонов диаметром до 500 мм
-

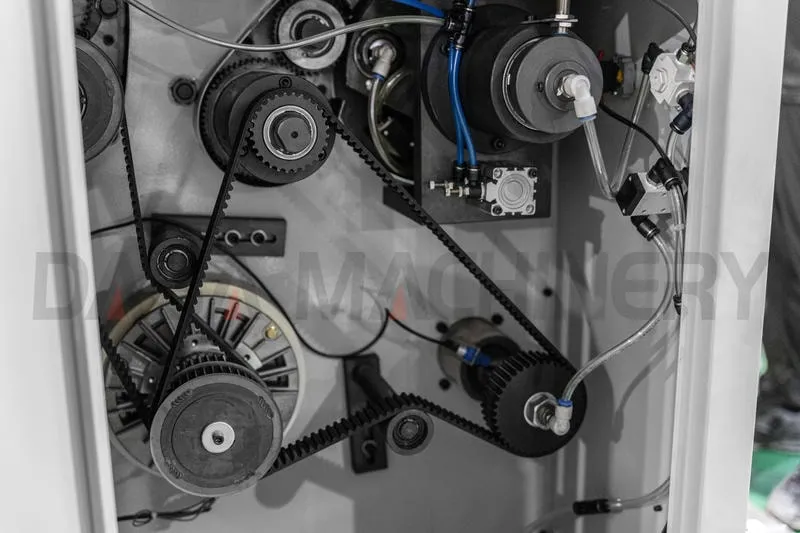

Магнитный тормоз и муфта- Один магнитный тормоз 25 Н·м и одна магнитная муфта 50 Н·м
- Зубчатая ремённая передача обеспечивает малошумную и стабильную работу
-

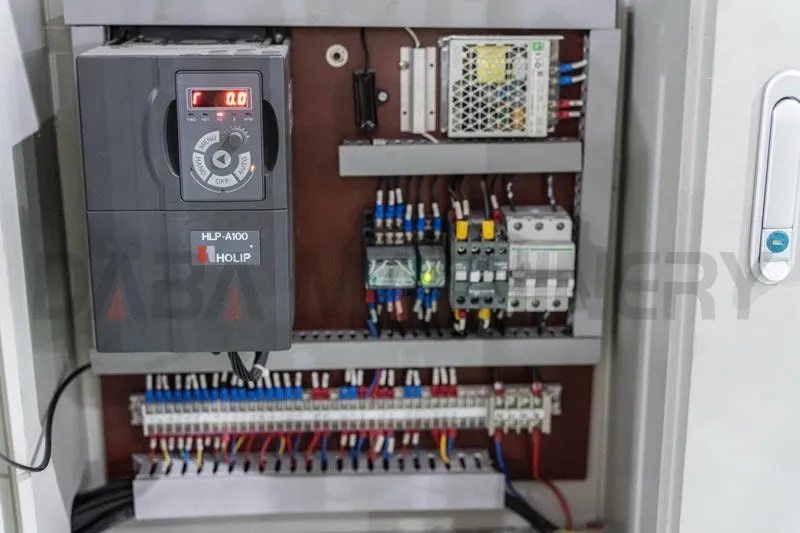

Электрошкаф
